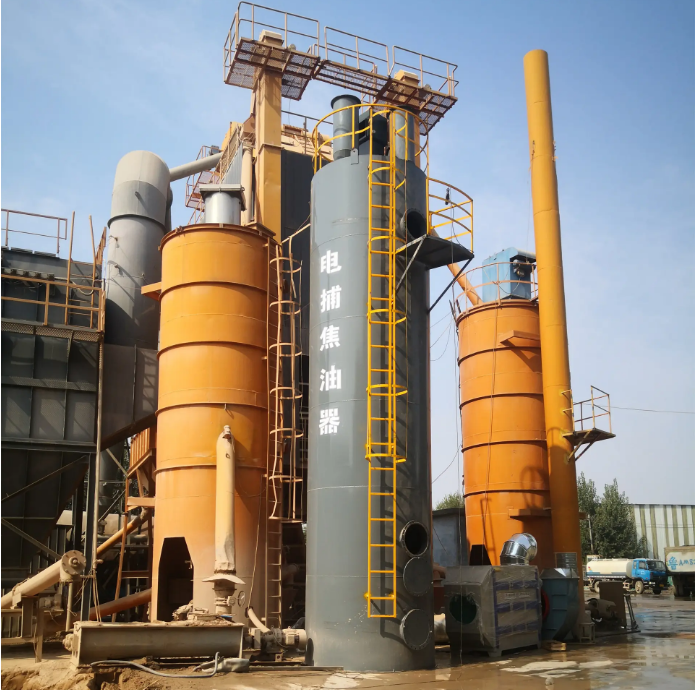

橡胶厂电捕焦油器的结构与原理

橡胶厂电捕焦油器的结构与原理，到达电捕焦油器的焦油雾，每个小液滴都是空心球形的，就像一个微型肥皂泡。当通过电捕焦油器内部的强电场时，小液滴带正电荷，并将吸附在带负电荷的蜂窝壁上，蜂窝壁将会聚并向下流动。

橡胶厂电捕焦油器原理：

电捕焦油器具有正负电的焦油微粒在高压电电场的作用下分别向沉降电极和电晕放电电极移动，焦油微粒到达沉降电极和放电电极。在力的作用下，焦油微粒流向静电阱的底部并到达出口的底部。放电电极和沉淀电极主要用于收集焦油粉尘。设备运行时，高压直流电置于两极之间，在空间中产生阴阳离子，使带电粒子作用于带电粒子，使焦油粒子在静电场中吸附在焦油粒子表面，从而使焦油颗粒带电。在电场的作用下，带电的焦油颗粒移动到极性反向电极，然后沉积在电极表面以实现灰尘收集。电极板安装在电路板上。当电极表面的灰尘和焦油沉积达到一定量时，电动刮刀移动以移除电极板。在高温和刮刀的作用下，沉淀物和焦油落入灰斗。料斗下面的阀门经常打开，以便将灰分排放到烟箱中。电捕获的烟尘最终被大气机器排放到烟囱中。

橡胶厂电捕焦油器结构：

1.气缸为圆柱形（内径根据气体流量确定），带有头部。气缸上部设有排气管，下部设有进气管，并设有两个人孔和一个防爆阀。

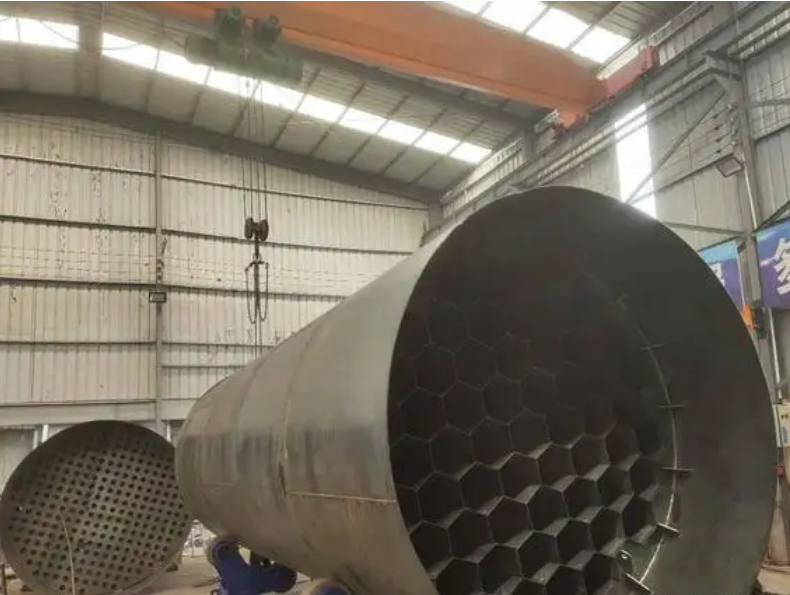

2.沉淀物电极管束沉淀物焊条管束由管束组成，并与圆柱体的上部和下部连接。

3.电晕电极电晕电极装置通过吊杆悬挂在顶部的绝缘箱中。它由上吊杆和拉杆、上下框架、电晕电极丝和重锤组成。

4.电气绝缘箱绝缘箱位于气缸顶部，是一个悬挂电晕电极装置的圆形箱。内部由吊架、高压瓷瓶和加热套组成。

橡胶厂电捕焦油器的检查项目：

1.瓷罐内部结焦应立即清理并保持清洁。

2.电晕电极丝和沉淀电极管的焦油粘附。如果电晕线上有太多焦油，电捕集的除焦效率将降低。电晕线应及时处理或更换。

3.检查沉淀电极管表面是否凸起或容易引起击穿放电，并立即处理。

4.检查下部气流分配板是否被焦油堵塞，并用蒸汽将其清除。

5.检查电晕线是否断裂，重锤是否脱落，并及时处理。

6.电晕电极丝是否位于沉淀管中心，电晕电极线的偏心和弯曲变形应立即处理。
