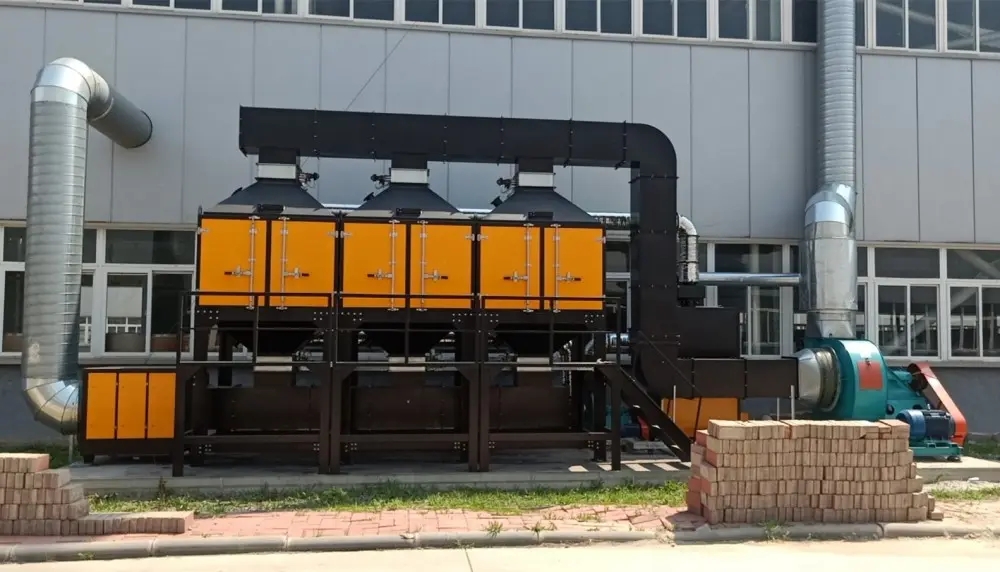

山西蓄热式催化燃烧设备组成

蓄热式催化燃烧设备由:吸附器、蓄热式催化燃烧设备(RCO)、混流箱、热交换器、吸附气动阀门、脱附气动阀门、脱附风机和控制系统等组成。

系统的设计处理风量为7500-100000m3/h

1.吸附器

吸附器的作用是吸附净化气体中的有 机物质,气体通过吸附器后,气体中的有 机物质被活性炭吸附而截留,气体得到净化。本系统中的吸附器有3-7台,每台的设计处理风量为2500-15000m3/h,

总处理风量7500-100000m3/h单台吸附器的技术参数如下

活性炭:活性炭规格100×100;

热电偶:数量6-14支,量程0-200℃

2.蓄热式催化燃烧设备

蓄热式催化燃烧设备的作用是把从活性炭上脱附岀来的有 机气体进行催化分解,分解成无du的C02和H20,达到净化气体的目的,同时为活性炭再生提供热空气。

其设计参数如

设计处理风量:2000、4000m3/h;

风压：4000Pa；

催化剂:蜂窝陶瓷催化剂；

启动热功率:数量21-36支,380V；

热电偶:数量2支。量程0-500℃。

3.混流箱

混流箱主要作用是风量均衡器,对过高温的排放气体进行降温操作。

4.热交换器

热交换器主要作用是对高温气体进行降温,对低温气体进行升温操作。

5.脱附风机

型号:高压离心风机9-9.No5c,功率4KW(2-5万风量)

9-9No5.5,功率5.5KW(5-10万风量）

6. 控制系统

控制系统采用PLC自动控制,其中PLC、变频器、继电器、接触器、空气开关等采用知名品牌。

系统要求有手动、自动功能,设备正常运行采用自动功能,调试检修采用手动功能。控制系统的控制设备有气动阀、脱附风机、补冷风机、电加热器、温度、时间、压力这几个参数。用户可根据控制工艺的要求修改设备的控制温度、时间参数、提示功能、脱附温度、脱附风机、阀门、热电偶故障、温度过高,产生提示(声光提示器)、急停功能。按下急停功能,系统停止。关闭所有气动阀门,断电保护功能。系统突然停电,需要关闭所有气动阀门。控制电箱采用防雨电柜制作。
