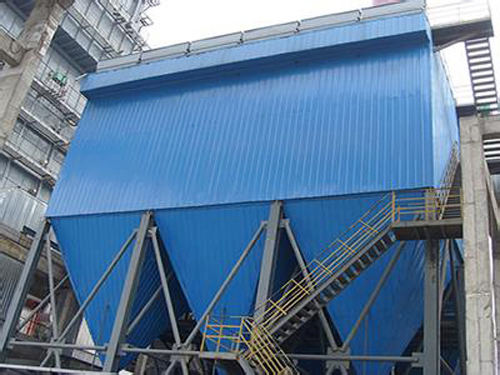

锅炉脉冲布袋除尘器结构设计

锅炉配套脉冲布袋除尘器由运行平稳、低阻、低能耗、清灰效果好、占地面积小的脉冲袋式除尘器本体、保护系统、压缩空气系统（包括储存罐、油水分离器、管路）、控制系统（包括仪器仪表、PLC柜、MCC柜、现场操作柜）等组成。

锅炉配套脉冲布袋除尘器结构设计：

（1）结构框架及箱体——结构框架用于支撑除尘器本体、灰斗及输 灰设备等；箱体包括上箱体、中箱体及灰斗等。
（2）滤袋、笼骨和花板——滤袋和笼骨组成了除尘器的滤灰系统；花板用于支撑滤袋组件和分隔过滤室（含尘段）及净气室，并作为除尘器滤袋组件的检修平台；滤袋组件从花板装入。
（3）进气系统——包括进风导流总管、导流板、进风口电动调节阀。
（4）排气系统——包括由排气管道等组成的除尘器净化气体排放系统。
（5）卸灰系统——装置又除尘器灰斗上的清堵空气炮、手动插板阀卸料器等组成了除尘器的卸灰系统，下部可配接输灰设备、平台、栏杆、爬梯及手（气）动阀门的检修平台 。
（6）除尘器顶部防雨棚——用于保护电磁脉冲阀等除尘器顶部装置 除尘器照明系统。

（1）锅炉除尘器做保温、油漆和防腐、防护设计及供货安装，包括设备、管道、阀门及土建等。

（2）钢结构先涂防锈底漆，采用耐风化、防腐的有线油漆（二底二面），最后一道面漆在现场施工完工后再刷，漆颜色由需方确认。

（3）除尘器本体设计制作时兼顾保温的施工，保温钉、保温外包板（彩钢板）固定用槽钢、角钢设备的密度合理；通气道、旁通管、灰斗与下箱体连接部位的包角制作规范；保温材料选取较好的产品，保温层度根据要求设计；保温外包板与保温层留有空气隔热层；必要的防雨设施防止保温被浸湿。

（4）除尘器的保温设计能满足除尘器内部不出现结露的要求。除尘器的保温选用符合国家标准的材料，按国家的相关标准和工艺要求进行保温，并提供相应的材质质量证明文件。

（5）除尘器的外装饰采用彩钢板，所有易被踩踏的保温具有良好的防护措施。外装饰平整、光滑、美观。
