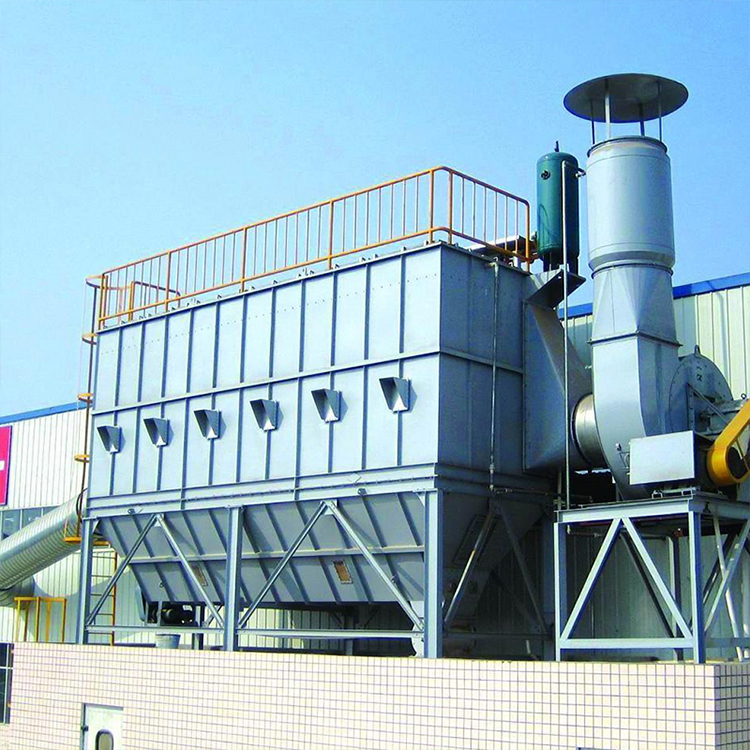

焦化厂除尘器改造

 方案包括了正在生产的焦炉和正在建的焦炉除尘系列统相关的全部内容。

具体包括：除尘工艺管道及设备、土建、电气自动化控制等。焦化厂除尘器处理风量大、除尘效果好、自动化程度高、结构简单美观、保养方便、节能省电;控制器定时或定阻自动喷吹清灰，实行自动化运行，耗气量小，清灰，性能稳定。 提高除尘过滤效果，拦截较细尘粒，粉尘捕集率提高20%。 防止气体在袋室内冷却到露点以下在负压情况下能持续运行。设定合理净化气体的体积量，增加使用寿命节约成本。

设计原则：

1遵循成熟简单、实用、、经济节省的原则。

2优化设计，尽量沿用现有除尘设施，在质量条件下，降低工程量，做到既好又省。

3严格执行及地方有关环保、、工业卫生、消防等法规。

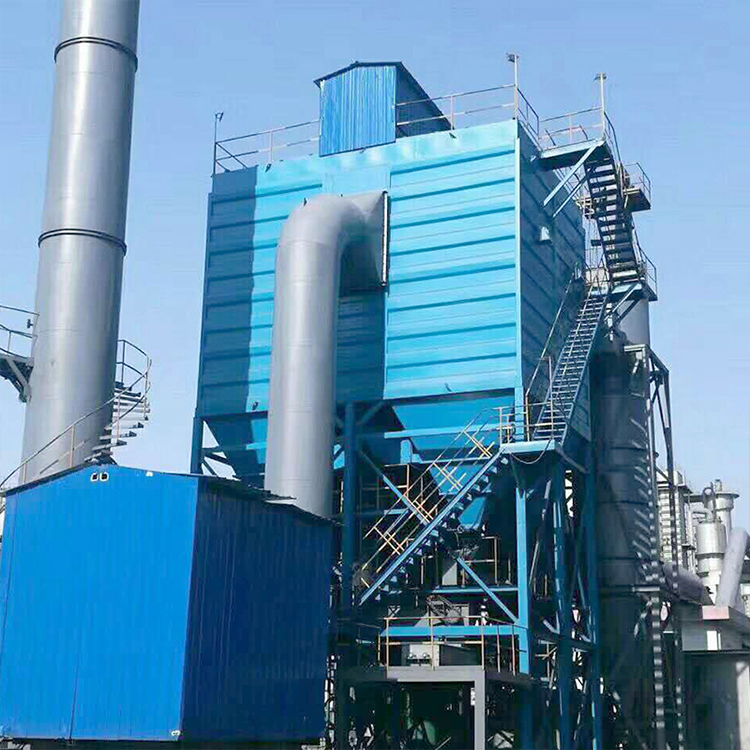

采用的装煤阻火布袋除尘地面站工艺除尘，烟尘经除尘地面站设备净化后，烟尘收集率在95%以上，除尘效率达99.5%以上，外排气体含尘浓度低于排放标准，符合环保标准要求。

工艺原理：

    焦炉除尘地面站系统用于导通除尘器与拦焦车集尘罩，使焦侧烟尘通过此干管进入除尘地面站进行处理，是移动尘源与固定设备之间的连接通道。出焦集尘干管由固定接口翻板阀、伸缩器、平衡翻板阀、干管端部消音器组成。固定翻板阀由阀板、支臂、管体等部分组成。焦炉出焦时，拦焦车的液压推杆将该翻板阀的翻板推开，阀门控制杆旋转75度使阀门打开，拦焦车导管的可伸缩接口与该翻板阀端面对接，使含尘烟气由拦焦车集尘罩进入由固定翻板阀组成的集尘干管;推焦完成后，拦焦车上的液压推杆及可伸缩接口退回，该翻板阀关闭，完成一炉除尘计划。固定翻板阀处于高温状态又处于经常开、闭状态，受热不变型，采用U型骨架周边均布，使阀板长期使用不变型，在密封处加金属丝石棉密封垫，阀门密封效果;每组翻板阀之间、翻板阀与直管段之间以及平衡阀、伸缩节和端部消声器法兰之间使用金属缠绕垫，静密封漏气率低于0.5%。

焦化厂地面站除尘器优点：

1、装煤除尘采用非燃烧方式兑入大量的空气，使烟尘中的可燃成分含量远低于爆炸下限，了烟尘进入除尘大系统中是的；

2、焦侧除尘系统收集的是干燥的焦粉和气体能的吸收装煤烟尘中的成分，焦油和水分，不需考虑除尘设备的保温，加热，防结露等措施；

3、焦化厂地面站除尘器采用低压管喷提高了除尘器的清灰能力，防止粉尘粘结滤料，而增大系统阻力；

4、本系统设计充分发挥地面除尘设备的净化处理能力，通过风机和管路系统的设计和控制使装煤除尘与焦侧除尘合为一个系统，可节省改造投资。

由于焦炉的工艺特点即炼焦用煤挥发份，装煤时会产生大量的烟尘，针对装煤烟尘烟气含湿量大，露点温度比较高，且烟尘呈絮状，漂浮性等特点，焦化厂治理大气环境污染采用阻火布袋除尘地面站系统，除尘效果理想。
