催化燃烧设备的工作原理

催化燃烧设备工作原理

活性炭吸附段：经过预处理后的废气进入活性炭吸附箱，气体进入吸附箱后，气体中的有机物质被活性炭吸附而着附在活性炭的表面，从而使气体得以净化，净化后的气体再通过风管接入下一级处理设备。

脱附气体流程：当吸附床吸附饱和后，可启动脱附风机对该吸附床脱附，脱附气体首先经过催化床中的换热器，然后进入催化床中的预热器，在红外热器的作用下，使气体温度提高到 300℃左右，再通过催化剂，有机物质在催化剂的作用下燃烧，被分解为 CO 2和 H 2O，同时放出大量的热，气体温度进一部提高，该高温气体再次通过换热器，与进来的冷风换热，回收一部分热量。从换热器出来的气体分两部分：一部分直接进入下一级处理设备；另一部分进入吸附床对活性炭进行脱附。当脱附温度过高时可启动补冷风机进行补冷，使脱附气体温度稳定在一个合适的范围内。

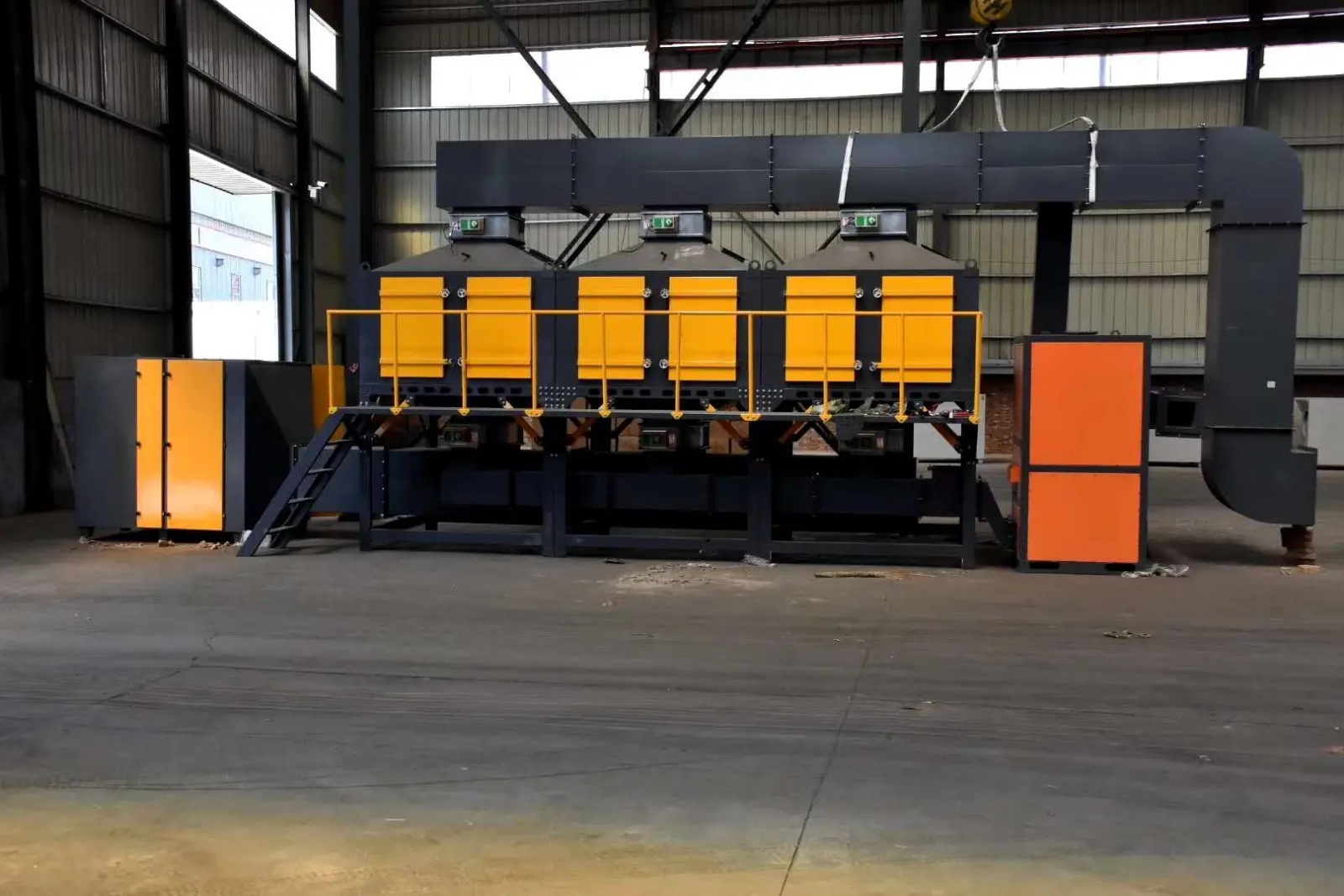

催化燃烧设备是根据吸附（效率高）和催化燃烧（节能）两个基本原理设计，采用双气路连续工作，一个催化燃烧室，几个活性炭吸附床交替使用。先将有机废气用活性炭吸附浓缩，当快达到饱和时活性炭停止吸附，然后用热气流将有机废气从活性炭上脱附下来使活性炭可以再利用；脱附下来的有机物已被浓缩（浓度较原来提高几十倍）并送往催化燃烧室进行催化氧化反应，使废气生成二氧化碳及水蒸气排出。催化燃烧反应是放热反应，放出的热量被回收利用，催化燃烧室可维持自燃，不用外加热，整个废气处理过程几乎只消耗风机的功率，所以比较节能。催化燃烧产生的热尾气一部分排入大气，大部分被回收利用送往活性炭吸附床，用于活性炭脱附再生的热量供给。这样可满足燃烧和吸附所需的热能，达到节能的目的。再生后的活性炭可进行下次吸附，可以达到重复利用的目的。

有机废气先通过干式过滤，将废气中颗粒状污染物截留去除，然后进入吸附床进行吸附，利用蜂窝状活性炭将有机溶剂吸附在活性炭表面，处理后的洁净气体经过风机、烟囱高空排放。活性炭经过吸附运行一段时间后达到饱和，启动系统的脱附催化燃烧过程，通过热气流将原来已经吸附在活性炭表面的有机溶剂脱附出来，并经过催化燃烧反应转化成二氧化碳和水蒸气等无害物质，并放出热量，反应产生的热量经过热交换部分回用到脱附热气流中，当脱附达到一定程度时释放热，使脱附加热达到平衡，系统在不借助外加热的情况下完成脱附再生过程。
